ERM-FD304 水中的胶体二氧化硅（粒径）

产品介绍

ERM-FD304 胶体二氧化硅（标称 40nm)标准品由悬浮在水基溶液中的胶体二氧化硅纳米颗粒组成。它有10 mL预评分的琥珀色玻璃安瓿，其中包含约9 mL的悬浮液。除了用氢氧化钠来确定pH值外，悬浮液中还存在少量(<0.1g/kg)的Cl-和硫酸盐2-。

预期用途

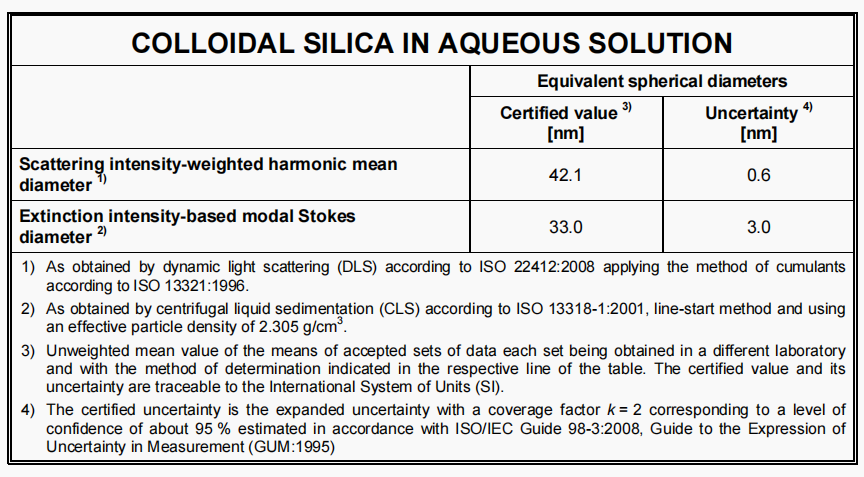

ERM-FD304 胶体二氧化硅（标称 40nm)是检查悬浮在液体介质中的纳米颗粒(颗粒尺寸从1 nm到100 nm)的粒径分布的仪器和/或方法的性能。如果测量结果与认证值的组合不确定度覆盖了认证值与测量结果之间的差值，则将分析结果与认证值进行比较的A结果是无偏的。

这些材料可用于质量控制图表。不同的crm单元将给出相同的结果，因为在认证值的不确定性中包含了异质性。

作为校准剂不建议使用这些基质材料作为校准剂，除非该方法需要用基质材料进行校准。如果使用，在最终估计测量不确定度时应考虑认证值的不确定度。在打开安瓿之前，应轻轻倒置几次，以确保悬浮液的均匀性和任何沉淀颗粒的再悬浮性。如果在安瓿的上部（乳头）仍有一些悬浮液，可以通过在倾斜安瓿时用食指轻轻拍打乳头来去除。安瓿是预先评分的，可以通过施加中等程度的压力来打开用拇指折断乳头。安瓿的含量应在打开当天使用（zeta电位和pH测量值除外；见下文），不得稀释（电镜研究除外；见下文）。

DLS法：建议使用石英试管进行测量。在应用DLS方法（累积量）之前，可能需要手动调整单元格中间的测量位置。

CLS方法：以2.305 g/cm3的密度来评价结果。这些数字应用于实验室的计算和仪器程序的设置。

电磁法（TEM/SEM）：应将样品滴放在支架/网格上；干燥后至少应测量500个颗粒。必要时，样品可以用蒸馏水稀释。Zeta电位和pH应在打开后立即测量(在空气中存储会影响pH，因此也会影响Zeta电位)。

储存

ERM-FD304 胶体二氧化硅（标称 40nm)标准品材料应储存在185°C。不应允许冻结，因为这将不可逆地损害材料的完整性。然而，欧洲委员会不能对在客户的场所储存材料期间发生的变化负责，特别是对打开的样品。
