ERM-FD101b 水溶液中的胶体二氧化硅（纳米颗粒）

产品介绍

ERM-FD101b 胶体二氧化硅（标称80nm)标准品描述材料ERM-FD101b由悬浮在水溶液中的二氧化硅纳米颗粒组成。该材料有10 mL预刻玻璃安瓿，包含约9 mL的悬浮液。

预期用途

ERM-FD101b 胶体二氧化硅（标称80nm)的是检查表征100nm左右颗粒尺寸分布的仪器和/或方法的性能，这些仪器或悬浮在液体介质中，或沉积在合适的基底上。认证值被认为是真实值的可靠估计值，因此ERM-FD101b可用于校准目的。在打开前，安瓿应轻轻倒置几次，以确保悬浮液的均匀性，并重新悬浮任何沉淀的颗粒。在倾斜安瓿时，用食指轻轻拍打锥形部分，去除残留在安瓿上部（锥形尖.端）的任何悬浮液。安瓿是预先评分的，可以通过拇指施加中等的压力折断锥形部分打开。安瓿中的内容物应在打开的当天使用，并在每次测量前应轻轻匀浆，不引入气泡。

DLS方法：ERM-FD101b的等分应按接收方式测量，即不稀释。测量温度应在[25±5]°C范围内。分散介质（水）在25°C下的粘度和折射率分别为0.8872mPa·s和1.330。当不在25°C下进行测试时，必须调整粘度的值。

CLS（浊度）法：ERM-FD101b的等分应按接收方式测量，即不稀释。二氧化硅颗粒的有效密度为2.0 g/cm3。样品的温度（比色皿法）或密度梯度（圆盘法）应在[25°C，36°C]范围内。

电子显微镜方法：应将材料转移到合适的网格/基板上；干燥后，至少应计算和测量250个大颗粒群的离散（非重叠）颗粒。如有必要，ERM-FD101b可以在将颗粒转移到网格/基底之前用纯净水稀释。

颗粒跟踪分析：ERM-FD101b应用纯水(通过标称孔径为0.1μm的膜过滤)稀释至适合用户仪器的颗粒浓度。接收的或稀释的二氧化硅悬浮液均不应通过过滤、离心或超声处理。测量温度应在[25±5]°C范围内

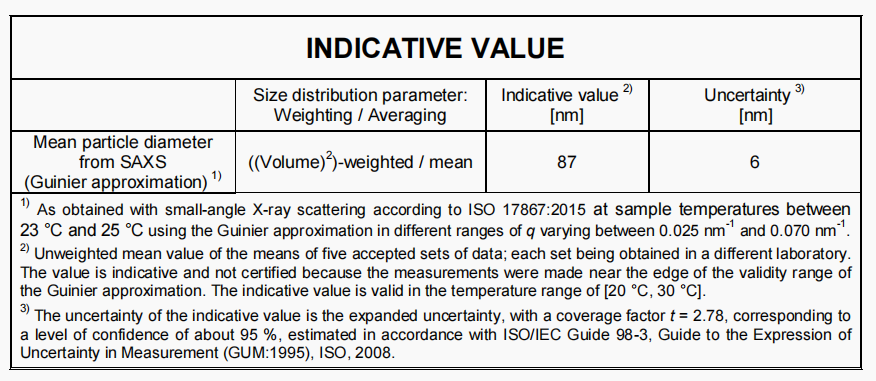

小角度x射线散射：ERM-FD101b应按接收到的方式进行分析，即不稀释，或在纯化水中稀释2倍。测量温度应在[25±5]°C范围内。

储存

ERM-FD101b 胶体二氧化硅（标称80nm)标准品材料应储存在18°C±5°C。不能允许样品冻结，因为这将不可逆地损害材料的完整性。然而，欧盟委员会不能对在客户的场所储存材料期间发生的变化负责，特别是对打开的样品。
