ERM-FA013bk 钢夏比试样-低能量0°C

产品介绍

ERM-FA013bk 钢夏比试样-低能量0°C标准品由5个查比V型缺口试件组成，它们是标称尺寸为55mmx10mmx10mm的矩形钢筋，带有一个V型缺口，精确加工至ISO148-3规定的公差。这五个样品被包装在一个装满油的塑料袋里，以防止氧化。

预期使用

ERM-FA013bk 钢夏比试样-低能量0°C的试验件是ISO148-3(用于验证试验机器的CharpyV参考试验件)中提到的“认证参考试件”。根据ISO148-2中详细描述的程序，其中五种经认证的参考试件用于对顶端半径为2mm的冲击试验机的间接验证。该集合中的所有样本必须在一个测量系列中破碎。

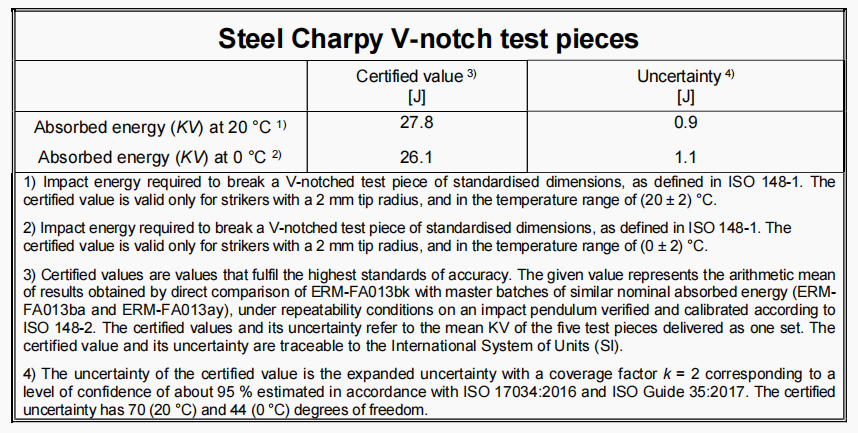

间接验证提供了一个对用户的夏比摆冲击机的偏差的评估。偏置值是间接验证后的夏比试验结果测量不确定度的计算因素之一。认证值和相关的不确定性（在证书第1页给出）是此不确定性评估的输入参数。此外，当测试有限数量的试件时，不确定度计算需要检查自由度的数量，为此需要认证的不确定度的数量，CRM。在ERMFA的情况下，013bk为70(20°C)和44(0°C)。

使用说明

请特别注意测试前样品的清洁和调节。测试前必须从样品表面的油，同时不损坏样品的边缘。在去除保护油层和实际试验之间，可能会发生腐蚀。必须通过限制这段时间来避免这种情况，同时保持样品的清洁。

以下的清洁和调节程序被认为是良好的做法。

1. 首先使用吸收剂清洁组织来去除多余的油。请特别注意样品的槽，但不要使用硬刷（如钢）去除槽中的油。

2. 将样品浸入技术上的纯乙醇中约5分钟。我们鼓励使用超声波检查，但只有在防止样品的边缘相互摩擦的情况下。为了减少溶剂的消耗，允许在溶剂步骤之前用洗涤剂进行第一个清洗步骤。

3. 一旦样品从溶剂中取出，只戴着干净的手套操作样品。这是为了防止在清洁时间和实际测试之间发生腐蚀。

   4a.在20°C下测试前，将试样带到试验温度（20±2）°C。为了确保达到热平衡，在测试前至少3小时将试样移到测试实验室

4b.在0°C下进行测试之前，将试样带至测试温度(0±2°C)。为了保证热平衡，试样应在液体冷却介质中至少10分钟，或在气体冷却介质中至少30分钟，其温度将被测量和监测。试件应在从冷却介质中去除后的5秒内破碎。

在清洗和平衡后，构成crm单元的5个样品需要用按照ISO148-1标准操作的钟摆式冲击试验机进行破碎。在测试前，必须清洗铁砧。必须指出的是，夏比试件有时会在夏比摆锤砧上留下碎片。因此，必须定期检查铁砧，如果发现碎片，就必须清除。

储存

ERM-FA013bk 钢夏比试样-低能量0°C标准品试件在使用前应保存在室温（18±5）°C中。欧盟委员会不能对在客户的场所储存材料期间发生的变化负责，特别是在开放的单位中。
